Ⅰ. Sistema de dosagem

1. Estrutura modular, layout racional. Fácil de montar e desmontar.

2. Existem três tipos de funis de dosagem à escolha: 5 m³, 8 m³ e 15 m³. Há uma rede isolante na parte superior do funil que impede a entrada de agregados de tamanho grande.

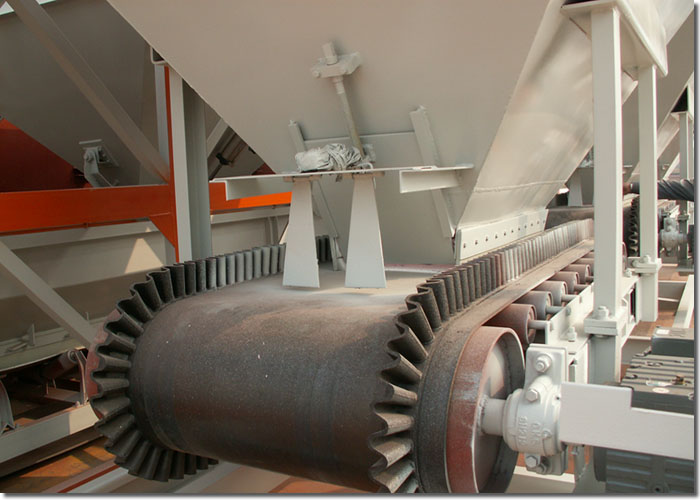

3. O alimentador de correia está equipado com motor redutor, proporcionando funcionamento estável, baixo ruído e longa vida útil.

4. Todas as correias são circulares, sem emendas, proporcionando funcionamento estável, baixo ruído e longa vida útil.

5. Existe uma tela na entrada da esteira de alimentação que impede a entrada de materiais de grande porte no tambor de secagem, reduzindo o desperdício e economizando custos.

6. As correias transportadoras de coleta e alimentação utilizam tambores elétricos para acionamento, apresentando estrutura simples e baixa taxa de falhas.

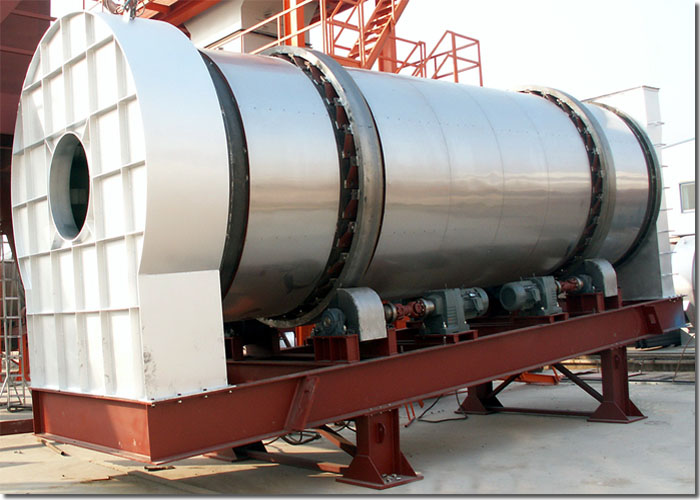

Ⅱ. Tambor de secagem

1. Estrutura interna do tambor de secagem

A plataforma de elevação, projetada de forma científica e racional, mantém o material em perfeitas condições, enquanto a vedação adequada das extremidades e o material de isolamento térmico na parte externa do tambor, juntamente com a camada de isolamento térmico em aço inoxidável, contribuem para aumentar a eficiência térmica do tambor de secagem.

O tambor de secagem utiliza um motor redutor de alto desempenho e é conectado a uma roda de apoio feita de nylon resistente a altas temperaturas por meio de um acoplamento universal, permitindo que o tambor funcione por atrito. Equipado com uma junta de vedação elástica, reduz o desgaste do motor, o ruído e prolonga a vida útil.

2. Queimador de óleo importado

Utilizando um queimador de alta performance de uma marca internacionalmente reconhecida, este queimador é fabricado com a mais recente tecnologia de chama internacional. Ele pode usar diferentes tipos de óleo pesado e óleo residual, com comutação automática entre óleo leve e pesado e controle da proporção de combustível. O sistema avançado de alimentação de óleo garante a completa atomização e queima do óleo pesado e do óleo residual. A economia de combustível pode chegar a 7~15%, e a taxa de regulação da chama pode atingir 10:1.

O visor LCD permite o monitoramento e a modificação dos parâmetros do sistema e o envio de alertas de falhas. Todos os componentes são controlados por um controlador PLC. É prático e fácil de operar. O queimador possui as seguintes características em comparação com queimadores comuns: tecnologia avançada, estrutura racional, design inteligente, alta segurança e desempenho. Baixo desgaste, baixo ruído e baixa poluição.

Ⅲ. Sistema de elevação, peneiramento, armazenamento e pesagem de agregados a quente

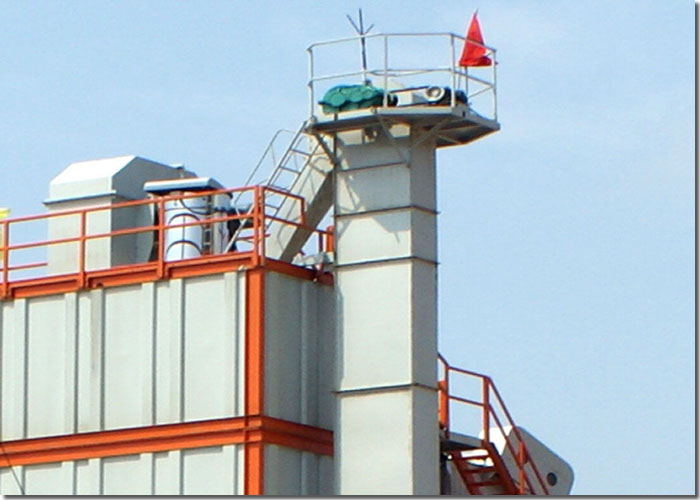

1. Elevador de agregados quentes

O elevador de agregados quentes é um elevador de corrente de alta eficiência. O projeto utiliza corrente de rolos com mangas, feita de aço liga, com características como funcionamento estável, baixa resistência ao atrito, baixo ruído, baixa taxa de falhas e longa vida útil. Além disso, as correntes possuem dispositivo de tensionamento automático e são equipadas com motor redutor eletromagnético antirretorno. Todos esses recursos garantem o funcionamento seguro, confiável e eficiente do elevador.

A plataforma de elevação, projetada de forma científica e racional, mantém o material em perfeitas condições, enquanto a vedação adequada das extremidades e o material de isolamento térmico na parte externa do tambor, juntamente com a camada de isolamento térmico em aço inoxidável, contribuem para aumentar a eficiência térmica do tambor de secagem.

O tambor de secagem utiliza um motor redutor de alto desempenho e é conectado a uma roda de apoio feita de nylon resistente a altas temperaturas por meio de um acoplamento universal, permitindo que o tambor funcione por atrito. Equipado com uma junta de vedação elástica, reduz o desgaste do motor, o ruído e prolonga a vida útil.

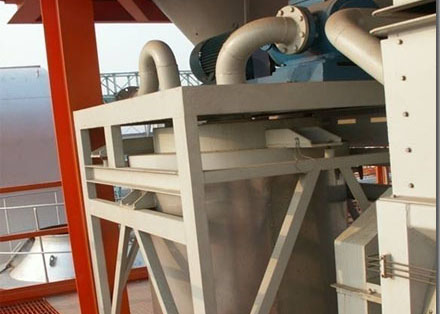

2. Tela vibratória

É equipado com uma peneira vibratória de alta eficiência, cuja fixação utiliza um dispositivo de gancho de engate rápido, o que facilita e agiliza a substituição da tela. Toda a peneira é conectada por parafusos antiafrouxados, que garantem firmeza e durabilidade. A peneira vibratória também possui um dispositivo de freio antifase do motor, que evita saltos e movimentos anormais. A peneira é protegida por uma cobertura à prova de poeira. Há uma porta de carregamento e uma porta de coleta de poeira na cobertura, tornando-a um equipamento ideal para o meio ambiente.

3. silo de agregados quentes e indicador de nível contínuo

O equipamento possui um silo de agregados quentes de grande volume, que garante a continuidade da descarga dos produtos finais. Além disso, há uma camada de isolamento térmico externa ao silo, que reduz a perda de calor, economiza combustível e diminui os custos. Cada silo possui um indicador de nível que exibe continuamente a variação do nível do material. O silo de aparas de arenito conta com um sensor térmico de resistência para medir a temperatura do material. Cada silo permite a medição precisa do agregado. A comporta especial da tremonha evita obstruções. Nas extremidades dos tubos de transbordamento e de esgoto, há uma tremonha de coleta com descarga pneumática, facilitando a coleta e o transporte de materiais transbordados e resíduos.

4. O equipamento possui três funis de medição.

a. Funil de medição de arenito

O funil de medição de arenito e a estrutura especialmente projetada do funil excêntrico tornam o funil de material flexível e estável, evitando a fixação. A tubulação de descarga sob pressão evita influências negativas.

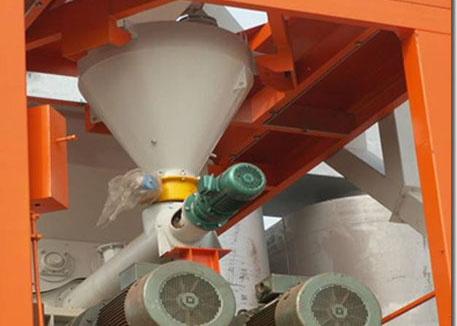

b. Funil de pesagem de pó

O funil de pesagem de pó é equipado com dispositivo pneumático rompedor de arcos, proporcionando descarga suave e rápida. O transportador de parafuso especial para pó faz com que o pó entre no misturador rapidamente e uniformemente, garantindo a qualidade dos produtos finais. O uso do transportador de parafuso medidor com controle de frequência garante medição de alta precisão.

c. Tremonha de pesagem de asfalto

Tremonha de pesagem de asfalto: utiliza óleo condutor de calor para aquecimento e uma camada isolante térmica para conservação do calor. Revestida em aço inoxidável, é esteticamente agradável e eficiente em termos energéticos. O design especial em forma de cone minimiza o resíduo de asfalto, e a bomba eletromagnética de asfalto com válvula unidirecional aumenta a precisão da pesagem. A injeção de asfalto utiliza uma bomba de asfalto do tipo pulverizadora, que cobre uniformemente a superfície do agregado no tanque de mistura, melhorando a qualidade do produto final e reduzindo o tempo de mistura. O dispositivo de controle elétrico do medidor de peso evita o transbordamento da balança. A redução e a medição com controle de flutuação do asfalto não só garantem a precisão da pesagem, como também controlam a proporção de asfalto e pedra.

5. Módulo de pesagem

A tremonha de pesagem utiliza um módulo de pesagem de marca internacionalmente reconhecida. O módulo de pesagem é equipado com sensores de deformação resistivos de alta precisão e confiabilidade, totalmente vedados, podendo operar em qualquer ambiente adverso sem afetar a precisão, garantindo alta confiabilidade. O módulo possui uma estrutura modular integrada, que evita a influência de forças na direção do nível e aumenta a precisão da pesagem de forma eficiente.

Ⅳ. Sistema de mistura

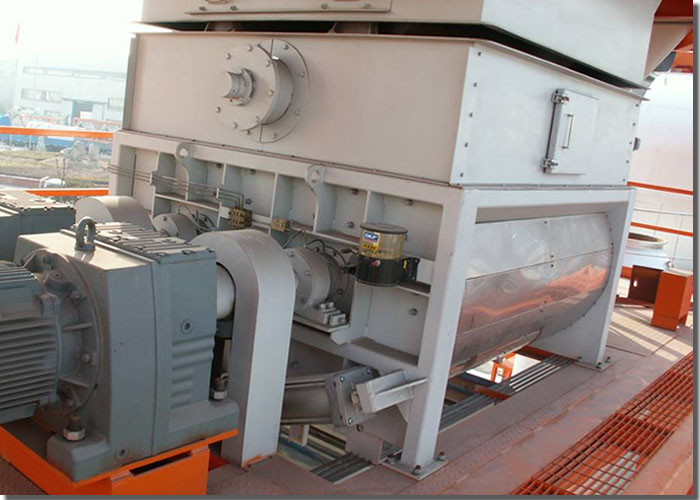

1. Misturador

Toda a máquina, com sua estrutura quadrada, apresenta como características funcionamento estável, segurança e boa visibilidade.

A escala e a cabeça da lâmina, feitas de ferro fundido cromado e branco resistente à abrasão, possuem longa vida útil.

Utilizando comportas de descarga do tipo basculante controladas por cilindros duplos, as tremonhas apresentam características avançadas como descarga em curto tempo, boa vedação, fácil abertura e fechamento, evitando o travamento e a estagnação.

A taxa de enchimento não ultrapassa 60%, o que permite uma mistura suficiente de pedras e asfalto, reduzindo o tempo de mistura.

2. Sistema de lubrificação confiável

Ao adotar um sistema de lubrificação automática, um potente motor de 380V bombeia o lubrificante até o ponto de lubrificação. Também é possível utilizar um computador para programar o bombeamento regular do lubrificante até o ponto de lubrificação, mantendo o sistema de lubrificação manual como reserva, garantindo uma lubrificação oportuna e confiável.

Ⅴ. Sistema de aquecimento a óleo de condução quente e fornecimento de asfalto

Adotando um sistema automático de aquecimento a óleo térmico horizontal (modularizado para transporte e instalação) e queimadores importados, possui funções de ignição automática e monitoramento automático. O queimador pode operar com uma pequena chama de conflagração, de acordo com a temperatura do óleo térmico.

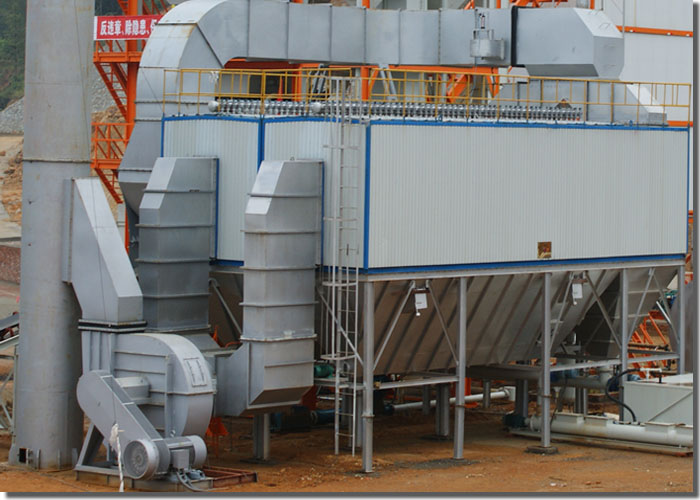

Ⅵ. Sistema de captura de poeira

Coletor de pó por gravidade: a eficiência de coleta de pó pode atingir cerca de 80%, para partículas com tamanho superior a 75 μm. Todo o pó coletado na primeira coleta pode ser enviado por um transportador helicoidal para um elevador para reciclagem.

O coletor de pó de impulso de alta pressão Loculose utiliza mangas de filtro em NOMEX, dos Estados Unidos, para garantir longa vida útil em altas temperaturas. Possui excelente permeabilidade ao ar e é indicado para partículas de pó que já passaram por coleta primária, mas com diâmetro inferior a 75 μm. O controle das mangas é integrado à unidade principal e possui sistema de proteção térmica.

Ⅶ. Sistema de fornecimento e reciclagem de pólvora

O pó recuperado após a coleta de poeira é enviado para o tanque de reciclagem de pó por um ventilador Roots de três pás, um transportador helicoidal ou um elevador de canecas. Quando o pó reciclado não for utilizado, ele pode ser descarregado por um transportador helicoidal de exaustão. A extremidade de exaustão do pó é equipada com um transportador helicoidal com design especial de pulverização à prova de poeira para evitar a dispersão de poeira.

Toda a estrutura principal, sob condição de vedação por pressão negativa, evita vazamentos e melhora o desempenho ambiental.

Existe um indicador de nível no tanque de pó, e na parte superior do tanque há um coletor de pó. O martelo pneumático sob o fundo cônico do tanque evita a formação de arcos. As tampas dos tanques de pó novo e de reciclagem possuem sistema de proteção contra sobrepressão para evitar rupturas. O pó nos tanques de pó novo e de reciclagem pode ser transportado para a tremonha de pesagem por meio de um transportador helicoidal, de acordo com a proporção adequada.

Ⅷ. Sistema de controle pneumático

O sistema pneumático é equipado com compressores de ar importados e de marcas chinesas renomadas, garantindo operação segura e confiável. Utiliza válvulas eletromagnéticas importadas. A instalação das válvulas pneumáticas é integrada, evitando a entrada de poeira e água e assegurando longa vida útil.

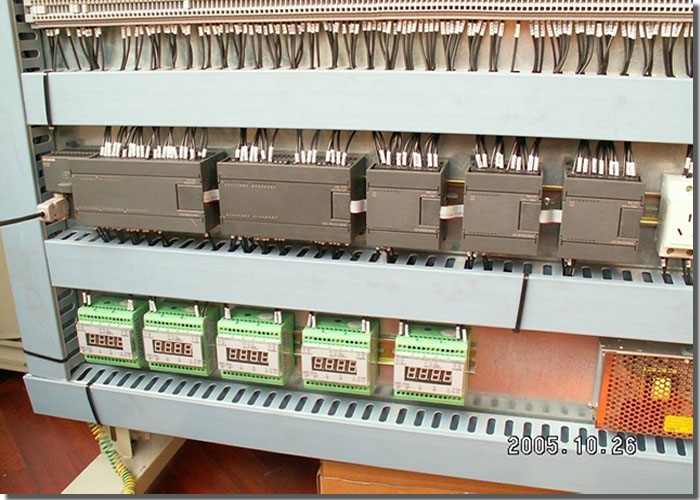

Ⅸ. Sistema de controle elétrico e casa de controle central

O sistema de controle utiliza controle computadorizado, tela e entrada por teclado. É equipado com um controlador programável de alto desempenho Siemens S7 300, tecnologia de controle de linha geral PROFINET, E/S distribuídas, transferência via Ethernet industrial e tecnologia de controle com tela dupla. O desempenho operacional é confiável, com operação conveniente, visualização direta e alto nível de automação. A sala de controle é espaçosa e climatizada, proporcionando conforto ao operador.
